布袋除塵器聲波吹灰器利用聲波清灰裝置、風量控制蝶閥和除塵布袋對水分含量高、黏度大、粒度細的粉塵進行收塵,該除塵器不僅結構簡單、維護量少、使用方便,而且使用壽命較長。
為克服現有技術的不足,本技術提供一種結構簡單、對水分含量高、黏度大、粒度細的粉塵進行收塵的聲波清灰布袋除塵器。

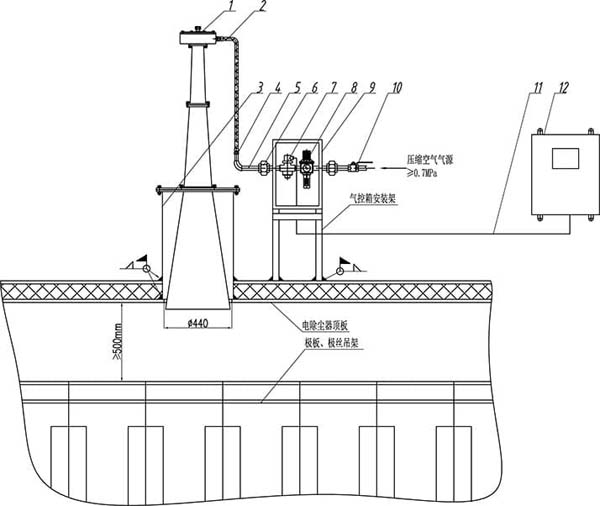

本技術所采用的技術方案是:清灰布袋除塵器包括聲波清灰器、布袋及布袋骨架、除塵器出風口、除塵器箱體、星型卸灰閥、收灰灰斗,聲波清灰器位于除塵器箱體的上方,進風口與收灰灰斗連接,除塵器出風口與除塵器箱體布袋上部連接。
除塵器箱體進風口設置進風口調節蝶閥。除塵器箱體為長寬相等的正方形箱體。

含粉塵的一次風經過除塵器的進風口調節蝶閥調節至運行需要風量開度后,進入除塵器箱體,外濾式布袋將含粉塵一次風中的粉塵濾除,粉塵附著在布袋上,經過一段時間的累積,管道壓力達到設定值時,聲波清灰器開啟,對布袋上附著的粉塵進行振打,粉塵落入除塵器的收灰灰斗,由輸送設備將粉塵運走。清潔的二次風從布袋孔板進入除塵器箱體的上半部分,經過除塵器出風口由風管道進入除塵器引風機經風機煙筒排出。由進風口調節蝶閥控制除塵器的清灰方式有兩種,即進風口調節蝶閥在常開狀態時開啟聲波清灰器可以實現在線清灰,同時也可以在開啟聲波清灰器時通過自PLC動控制電路將調節蝶閥關閉,實現離線清灰。
