低頻聲波吹灰器主要是用于工業鍋爐換熱器的吹灰，包括一個圓管形的轉子及其驅動裝置，及位于轉子外圓并與其同心的圓管形定子。采用在定子和轉子上分別開通孔，利用轉子的轉動位置的變化，吹灰氣體經定子通孔與轉子通孔，由轉子上的出氣口排出。采用圓管形定子，轉子結構，更適合在高溫高壓狀況下工作，同時轉子和定子開孔的面積和孔形易于擴大和調整，可以在較低的聲波頻率范圍內，獲得較大的聲功率和轉換效率。

用途:

      用于解決工業生產中料倉出口膨料、架橋、鼠洞、下料不暢的問題,疏通出口料流,改善物料流動,確保下料暢通。取代人工清灰,取代機械振打,降低維護費用。

安裝方式:

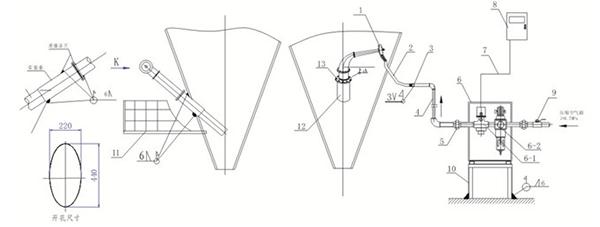

      斜插入料斗安裝。設備開橢圓孔。SQ-100G型聲波清灰器的安裝套為Ф219×700,與料斗側壁成30度角斜插入式焊接牢固后,再將導波筒插入并調整好位置后與安裝套的配套法蘭焊接,如下圖所示:

1.聲波清灰器 2.連接軟管 3.軟管接頭(一端可焊接) 4.鋼管(DN25PN1.0MPa用戶自備) 5.活接 6.氣路控制箱 6-1.電磁閥 6-2.過濾器減壓閥組件

7.控制電纜(RVV2×1.0) 8.電控箱(SQX-1) 9.球閥(DN25) 10.氣路箱支架(現場配作) 11.檢修平臺(現場配作) 12.安裝套 13.連接法蘭

選型說明:

      1、本型號一般用于容積及出口較大的配料倉,倉內物料濕度應≤10%。

      2、導波筒長度L一般為2000mm,具體根據用戶要求確定。

      3、每臺聲波清灰器出廠時均配套氣路控制箱及連接軟管。

      4、DN25鋼管及控制電纜(RVV2×1.0)由用戶自備,長度視現場安裝距離確定。

      5、根據清灰器的數量確定電控單元的型號.
